1 مصنوعات کی تفصیل
دھماکہ خیز ویلڈنگ کے ساتھ GR12 جامع پلیٹنہ صرف ٹائٹینیم کی سنکنرن مزاحمت ہے، بلکہ عام سٹیل کی اعلی طاقت بھی ہے. ایک ہی وقت میں، اس میں بہترین جامع خصوصیات بھی ہیں جیسے اچھی تھرمل چالکتا۔ یہ جدید کیمیکل اور پریشر برتن کی صنعتوں میں ایک ناگزیر ساختی مواد بن گیا ہے۔ چونکہ ٹائٹینیم اور اسٹیل کی کیمیائی ساخت اور جسمانی اور کیمیائی خصوصیات بالکل مختلف ہیں، اس لیے ان کے درمیان بہت سے قسم کے انٹرمیٹالک مرکبات اعلی درجہ حرارت پر بنتے ہیں، اس لیے روایتی فیوژن ویلڈنگ کے طریقے سے ان کو ویلڈ کرنا مشکل ہے۔ دھماکہ خیز ویلڈنگ دھاتی مرکب مواد تیار کرنے کے عام طریقوں میں سے ایک ہے۔ یہ دھماکا خیز مواد سے پیدا ہونے والی توانائی کو دھات کی سطح کو تیز رفتاری سے ٹکرانے کے لیے استعمال کرتا ہے، اور سطح پر پلاسٹک کی اخترتی، پگھلنے، بازی اور لہراتی خصوصیات کے ساتھ ٹرانزیشن زون کی ایک پتلی پرت بناتا ہے، تاکہ ایک ٹھوس شکل بن سکے۔ دھاتوں کے درمیان میٹالرجیکل بانڈ۔
2 دھماکہ خیز ویلڈنگ کے ساتھ GR12 جامع پلیٹ کا مائکرو تجزیہ

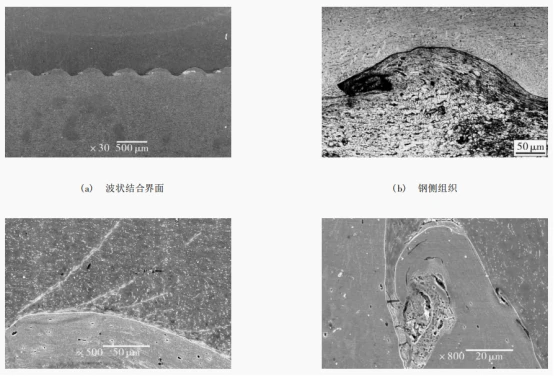

میٹالوگرافک مشاہدہ شکل 1 دھماکہ خیز مرکب پلیٹ کے بانڈنگ انٹرفیس کی مائکرو اسٹرکچر تصویر دکھاتا ہے۔ عام طور پر، دھماکہ خیز ویلڈنگ کے بعد جامع پلیٹوں کے انٹرفیس میں سیدھے، لہراتی انٹرفیس اور پگھلنے والی تہیں شامل ہوتی ہیں۔ عام طور پر یہ خیال کیا جاتا ہے کہ لہراتی بانڈنگ انٹرفیس والی جامع پلیٹوں کی کارکردگی بہتر ہوتی ہے۔ دھماکہ خیز ویلڈنگ کے عمل میں، بانڈنگ زون میں دھات ہائی پریشر اور فوری اثر کے بوجھ کے عمل کے تحت مختلف ڈگریوں میں بگڑ جائے گی۔ یہ شکل 1 (a) سے دیکھا جا سکتا ہے کہ جامع پلیٹ کا انٹرفیس واضح لہراتی امتزاج کو ظاہر کرتا ہے اور دھماکے کی سمت کے ساتھ وقتاً فوقتاً دہرایا جاتا ہے۔
شکل 1 (b) جامع پلیٹ کے اسٹیل سائیڈ کا مائکرو اسٹرکچر دکھاتا ہے۔ یہ دیکھا جا سکتا ہے کہ ٹینسائل اور ریشے دار پلاسٹک کی اخترتی سائیڈ کے مائیکرو اسٹرکچر گرین میں ہوتی ہے، اور انٹرفیس کے قریب سب سے مضبوط ہوتی ہے۔ انٹرفیس بانڈنگ زون سے میٹرکس تک مائکرو اسٹرکچر کو باریک دانوں والے زون، ریشے دار زون اور اصل مائیکرو اسٹرکچر زون میں تقسیم کیا جاسکتا ہے، اور باریک دانے والے زون کی چوڑائی نسبتاً تنگ ہے۔
انٹرفیس کے قریب ٹائٹینیم سائیڈ پر، اسٹیل سائیڈ سے ملتی جلتی پلاسٹک کی اخترتی کی کوئی خصوصیت نہیں پائی جاتی ہے، لیکن بانڈنگ انٹرفیس تک تقریباً 45 ڈگری کے زاویے کے ساتھ مائل لائنیں ہیں اور ٹائٹینیم سائیڈ تک پھیلی ہوئی ہیں، اور بہت سی مائل لائنیں ہیں۔ لہر کی چوٹی پر، جنہیں اڈیبیٹک شیئر لائنز کہا جاتا ہے، جیسا کہ شکل 1 (c) میں دکھایا گیا ہے۔ دھماکہ خیز ویلڈنگ کے عمل کے تیز دباؤ کی وجہ سے، کم سختی کے ساتھ ٹائٹینیم کے پاس سلائڈنگ اور ٹوئننگ کے راستے میں پلاسٹک کی خرابی کو انجام دینے کا وقت نہیں ہے، لیکن صرف مونڈنے کے طریقے سے ہی درست کیا جا سکتا ہے۔ اس کے شیئرنگ پوائنٹ کا مسلسل ٹریک ایک اڈیبیٹک شیئر لائن بناتا ہے۔ عام طور پر یہ خیال کیا جاتا ہے کہ اڈیبیٹک قینچ لائنوں کی نسل کا تعلق مواد کے اثرات کی سختی اور دھماکہ خیز بوجھ سے ہے۔
دھماکہ خیز ویلڈنگ کے عمل میں، دباؤ کے اتار چڑھاؤ کی وجہ سے دھاتی جیٹ میں اتار چڑھاؤ آتا ہے، جس کی وجہ سے جیٹ کو وقتاً فوقتاً بیس پوش پلیٹ کے ذریعے پکڑا جاتا ہے، اس طرح ایک منفرد بھنور کا ڈھانچہ بنتا ہے، جیسا کہ شکل 1 (d) میں دکھایا گیا ہے۔ بھنور میں سوراخ، دراڑیں اور نجاست ہو سکتی ہے۔ اس کی وجہ یہ ہے کہ دھماکہ خیز ویلڈنگ کے عمل میں، ایک طرف، ویلڈنگ کا وقت کم ہوتا ہے، کولنگ بہت تیز ہوتی ہے، اور اس میں شامل گیس کو وقت پر خارج نہیں کیا جا سکتا ہے۔ دوسری طرف، یہ گیسیں مضبوط ہنگامہ خیزی کے عمل کے تحت بھنور میں بند ہو جاتی ہیں، جس سے خارج ہونا مشکل ہو جاتا ہے، اس طرح سوراخ بنتے ہیں۔ دراڑوں کی تشکیل بنیادی طور پر بہت تیز ٹھنڈک کی شرح کی وجہ سے اندرونی دباؤ کی وجہ سے ہوتی ہے۔ نجاست بنیادی طور پر اس وقت بنتی ہے جب جیٹ سطح کو دھوتا ہے۔ چونکہ یہ نقائص صرف پگھلنے والے بلاک میں موجود ہیں، ان کا انٹرفیس بانڈنگ پر بہت زیادہ منفی اثر نہیں پڑے گا۔ یہ بھنور کے وجود کی وجہ سے بھی ہے، جو بیس پلیٹوں کے درمیان بانڈنگ ایریا کو بڑھاتا ہے اور ان کی بانڈنگ طاقت کو بہتر بنانے کے لیے موزوں ہے۔
3مرحلے کی ساخت کا تجزیہ
متضاد دھاتوں کی دھماکہ خیز ویلڈنگ کے عمل میں، انٹرفیس میں دھات مقامی پگھلتی ہے اور پیچیدہ تھرمل سائیکل کے عمل کے تحت انٹرفیس پر ٹوٹنے والا مرحلہ بن سکتی ہے، جو بانڈنگ کی طاقت کو کم کر سکتی ہے اور یہاں تک کہ کریکنگ کا سبب بن سکتی ہے۔ لہذا، انٹرفیس میں مرحلے کی ساخت کی ساخت کا تجزیہ کرنا ضروری ہے. شکل 2 ٹائٹینیم سٹیل دھماکہ خیز مرکب پلیٹ کے بانڈنگ انٹرفیس ایریا کے ماپا XRD تجزیہ وکر کو دکھاتا ہے۔ یہ دیکھا جا سکتا ہے کہ انٹرفیس بانڈنگ ایریا بنیادی طور پر - Ti، B-Ti اور a-Fe بنیادی فیز کمپوزیشن پر مشتمل ہے۔ ایک ہی وقت میں، FeTi اور Fe2Ti انٹرمیٹالک مرکبات کی ایک چھوٹی سی مقدار بھی بنی تھی۔ اس کی وجہ یہ ہو سکتی ہے کہ انٹرفیس کا مقامی پگھلنے والا علاقہ دھماکا خیز ویلڈنگ کے ٹھنڈک کے عمل کے دوران حل پذیری کی حد کی وجہ سے تیز ہو جاتا ہے، یا یہ کہ T اور Fe انٹرفیس پر ایک دوسرے کے ساتھ رد عمل ظاہر کرتے ہیں۔ عام طور پر، کمپوزٹ پلیٹ کے بانڈنگ انٹرفیس میں ٹوٹنے والے مراحل کی بہت کم تعداد کی وجہ سے، اس پیپر میں بعد میں آنے والے ٹیسٹ اور تجزیہ کے نتائج کا مرکب پلیٹ کی میکانکی خصوصیات پر کوئی خاص منفی اثر نہیں پڑتا ہے۔
ڈاؤن لوڈ، اتارنا ٹیگ: دھماکہ خیز ویلڈنگ کے ساتھ gr12 جامع پلیٹ، چین، مینوفیکچررز، سپلائرز، فیکٹری، اپنی مرضی کے مطابق، خرید، قیمت، معیار، کوٹیشن، قیمت کی فہرست، اسٹاک میں
